En el ámbito del manejo de fluidos, la bomba de flujo axial tipo voladizo se destaca como una notable pieza de ingeniería. Como proveedor confiable de estas bombas, he sido testigo de primera mano el impacto de varios factores en su rendimiento. Uno de esos factores cruciales es la cabeza, que juega un papel fundamental en la determinación de qué tan bien funcionan estas bombas en diferentes aplicaciones.
Comprender los conceptos básicos de las bombas de flujo axial tipo voladizo
Antes de profundizar en la influencia de la cabeza en el rendimiento de una bomba de flujo axial tipo voladizo, es esencial comprender los principios fundamentales de este diseño de la bomba. Una bomba de flujo axial tipo voladizo se caracteriza por su construcción única, donde el impulsor se monta en un solo eje que se extiende desde el motor. Este diseño permite que la bomba funcione con una huella relativamente pequeña y ofrece una excelente eficiencia en el manejo de grandes volúmenes de fluido en cabezas bajas a moderadas.
El principio de trabajo de una bomba de flujo axial se basa en el concepto de propulsión de fluido a lo largo del eje de la bomba. A medida que el impulsor gira, imparte un empuje al fluido, lo que hace que se mueva axialmente a través de la bomba. Esto da como resultado un flujo continuo de fluido con un aumento de presión relativamente bajo en comparación con las bombas centrífugas.
El concepto de cabeza en los sistemas de bombeo
En el contexto de los sistemas de bombeo, la cabeza se refiere a la energía por unidad de peso del fluido que se bombea. Por lo general, se mide en metros o pies y representa la energía total requerida para mover el fluido del punto de succión al punto de descarga, teniendo en cuenta factores como la diferencia de elevación, las pérdidas de fricción y los requisitos de presión.
Hay varios componentes de la cabeza en un sistema de bombeo:
- Cabeza estática: Esta es la distancia vertical entre los puntos de succión y descarga del fluido. Representa la diferencia de elevación y es un factor significativo para determinar la cabeza total requerida para que la bomba funcione de manera efectiva.
- Cabeza de fricción: A medida que el fluido fluye a través de las tuberías, accesorios y otros componentes del sistema de bombeo, encuentra resistencia debido a la fricción. Esta resistencia da como resultado una pérdida de energía, que se conoce como cabeza de fricción. La cabeza de fricción depende de factores como el diámetro de la tubería, la longitud, la rugosidad y la velocidad de flujo.
- Cabeza de velocidad: La energía cinética del fluido en movimiento está representada por la cabeza de velocidad. Es proporcional al cuadrado de la velocidad del fluido y es típicamente un componente pequeño en comparación con los cabezales estáticos y de fricción.
- Cabeza de presión: En algunas aplicaciones, es posible que el fluido sea necesario bombear contra una cierta presión, como en un sistema de circuito cerrado o al descargar en un recipiente presurizado. El cabezal de presión representa este requisito de energía adicional.
Cómo la cabeza afecta el rendimiento de una bomba de flujo axial tipo voladizo
La cabeza tiene un profundo impacto en el rendimiento de una bomba de flujo axial tipo voladizo de varias maneras:
Caudal
La relación entre la cabeza y el caudal en una bomba de flujo axial tipo voladizo se representa típicamente por una curva de rendimiento. A medida que aumenta la cabeza, la velocidad de flujo de la bomba disminuye. Esto se debe a que la bomba tiene una capacidad limitada para generar presión, y a medida que aumenta el requisito de la cabeza, la bomba tiene que trabajar más para superar la resistencia, lo que resulta en una reducción en la velocidad de flujo.
Por ejemplo, en una aplicación de baja cabeza donde la cabeza estática y las pérdidas de fricción son mínimas, la bomba puede funcionar a una velocidad de flujo alta. Sin embargo, si el requisito de la cabeza aumenta significativamente, como en un sistema con una tubería larga o una alta diferencia de elevación, el caudal disminuirá en consecuencia.
Eficiencia
La eficiencia de una bomba de flujo axial tipo voladizo también se ve afectada por la cabeza. En general, estas bombas funcionan de manera más eficiente en un rango específico de cabeza y caudal. Cuando la bomba funciona en su mejor punto de eficiencia (BEP), puede entregar la cantidad máxima de fluido con la menor cantidad de consumo de energía.
A medida que la cabeza se desvía del BEP, la eficiencia de la bomba disminuye. A las cabezas bajas, la bomba puede funcionar a una velocidad de flujo más alta pero con menor eficiencia debido al aumento de las pérdidas internas. Por el contrario, en cabezas altas, la bomba puede luchar para mantener la velocidad de flujo requerida, lo que resulta en una disminución de la eficiencia.
Consumo de energía
El consumo de energía de una bomba de flujo axial tipo voladizo está directamente relacionado con la cabeza y la velocidad de flujo. A medida que aumenta la cabeza, la bomba tiene que trabajar más para superar la resistencia, lo que requiere más potencia. El consumo de energía se puede calcular utilizando la siguiente fórmula:
[P = \ frac {\ rho g qh} {\ eta}]
donde (p) es el consumo de energía en los vatios, (\ rho) es la densidad del fluido en kg/m³, (g) es la aceleración debida a la gravedad en m/s², (q) es la velocidad de flujo en m³/s, (h) es la cabeza en los metros, y (\ eta) es la eficiencia de la bomba.
De la fórmula, se puede ver que un aumento en la cabeza dará como resultado un aumento en el consumo de energía, suponiendo que la velocidad de flujo y la eficiencia permanezcan constantes. Por lo tanto, es importante seleccionar una bomba que sea adecuada para los requisitos específicos de la cabeza y la velocidad de flujo de la aplicación para minimizar el consumo de energía.
Cavitación
La cavitación es un fenómeno que puede ocurrir en las bombas cuando la presión en el lado de succión del impulsor cae por debajo de la presión del vapor del fluido. Esto provoca la formación de burbujas de vapor, que pueden colapsar violentamente cuando ingresan a una región de mayor presión, lo que resulta en daños al impulsor y otros componentes de la bomba.
La cabeza puede influir en la aparición de cavitación en una bomba de flujo axial tipo voladizo. En cabezas altas, la presión en el lado de succión de la bomba puede ser menor, aumentando el riesgo de cavitación. Para prevenir la cavitación, es importante asegurarse de que el cabezal de succión positivo neto disponible (NPSHA) sea mayor que el cabezal neto de succión positiva requerida (NPSHR) por la bomba.
Aplicaciones y consideraciones basadas en los requisitos de la cabeza
Las características de rendimiento de una bomba de flujo axial tipo voladizo lo hacen adecuado para una amplia gama de aplicaciones con diferentes requisitos de cabeza:
Aplicaciones de baja cabeza
En aplicaciones de baja cabeza, como el control de inundaciones, el riego y los sistemas de circulación de agua, la bomba de flujo axial tipo voladizo es una opción ideal. Estas bombas pueden entregar grandes volúmenes de fluido a cabezas relativamente bajas con alta eficiencia. Por ejemplo, en un sistema de control de inundaciones, la bomba puede eliminar rápidamente grandes cantidades de agua de un área inundada al bombearla a un canal de drenaje o depósito cercano.
Para aplicaciones de baja cabeza, es importante seleccionar una bomba con una velocidad de flujo alta y una curva de rendimiento relativamente plana para garantizar un funcionamiento estable. ElBomba de flujo axial tipo voladizo químicoofrecido por nuestra empresa está diseñado específicamente para tales aplicaciones, proporcionando un rendimiento confiable y eficiente.
Aplicaciones de mediana
En aplicaciones de cabeza media, como los sistemas de agua de proceso industrial y la circulación de la torre de enfriamiento, la bomba de flujo axial tipo voladizo también se puede usar de manera efectiva. Estas bombas pueden manejar requisitos de presión moderados mientras se mantiene un caudal relativamente alto. Por ejemplo, en un sistema de agua de proceso industrial, la bomba puede circular agua a través de intercambiadores de calor y otros equipos para mantener la temperatura deseada.
Al seleccionar una bomba para aplicaciones de cabeza media, es importante considerar la eficiencia y el consumo de energía de la bomba. NuestroBomba de flujo axial del disco magnético de dosificación químicaestá diseñado para cumplir con los requisitos de las aplicaciones de mediana cabeza con su alta eficiencia y rendimiento confiable.
Aplicaciones de cabeza alta
Si bien las bombas de flujo axial tipo voladizo son generalmente más adecuadas para cabezas bajas a medianas, también se pueden usar en ciertas aplicaciones de cabeza alta con modificaciones de diseño apropiadas. En aplicaciones de cabeza alta, como bombeo de pozos profundos y procesos industriales de alta presión, la bomba puede necesitar estar equipada con múltiples etapas o un diseño del impulsor más robusto para generar la presión requerida.

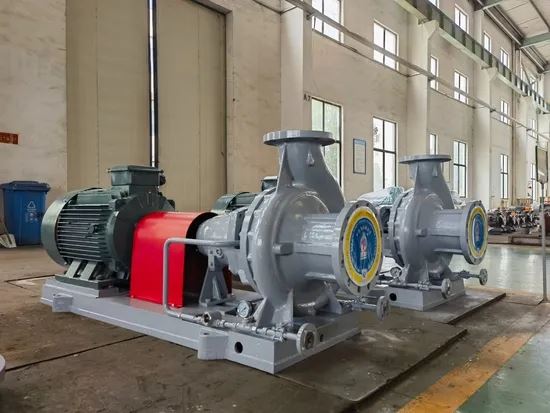

NuestroBomba de flujo axial centrífugo de vacíoestá diseñado para manejar aplicaciones de cabeza alta con su diseño innovador y tecnología avanzada. Esta bomba puede ofrecer alta presión mientras mantiene un caudal relativamente alto, lo que lo hace adecuado para una variedad de aplicaciones exigentes.
Conclusión
En conclusión, la cabeza es un factor crítico que afecta significativamente el rendimiento de una bomba de flujo axial tipo voladizo. Comprender el concepto de cabeza y su relación con la velocidad de flujo, la eficiencia, el consumo de energía y la cavitación es esencial para seleccionar la bomba correcta para una aplicación específica.
Como proveedor líder de bombas de flujo axial tipo voladizo, ofrecemos una amplia gama de bombas diseñadas para satisfacer las diversas necesidades de nuestros clientes. Ya sea que esté buscando una bomba para aplicaciones de baja cabeza, mediana o alta cabeza, tenemos la experiencia y la experiencia para brindarle la mejor solución.
Si está interesado en aprender más sobre nuestras bombas de flujo axial tipo voladizo o desea discutir sus requisitos específicos, no dude en contactarnos. Nuestro equipo de expertos estará encantado de ayudarlo a seleccionar la bomba adecuada para su aplicación y proporcionarle un soporte técnico integral.
Referencias
- Stepanoff, AJ (1957). Bombas de flujo centrífugo y axial: teoría, diseño y aplicación. John Wiley & Sons.
- Karassik, IJ, Messina, JP, Cooper, PT y Heald, CC (2008). Manual de la bomba (4ª ed.). McGraw-Hill.
- Idelchik, es decir (1994). Manual de resistencia hidráulica. CRC Press.
